ZBH5040ZZZEQBEV型純電動自裝卸式垃圾車是長沙中聯重科環境產業有限公司根據市場需要而自主開發的一款純電動自裝卸式垃圾車。該車外形美觀、創意新穎，由純電動二類底盤加裝垃圾箱、翻桶機構、副車架、壓填機構、液壓系統和電控系統等專用工作裝置改裝而成。

此產品適應于城鎮垃圾的收集轉運，主要用于120L/240L/660L標準塑桶裝生活垃圾的收集和轉運；可與大型垃圾壓縮車配套使用。

①產品圖片

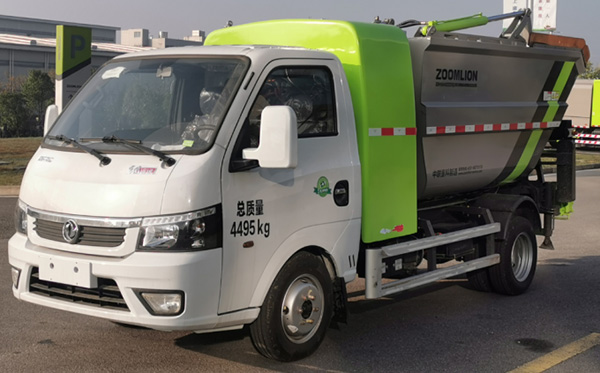

右45°

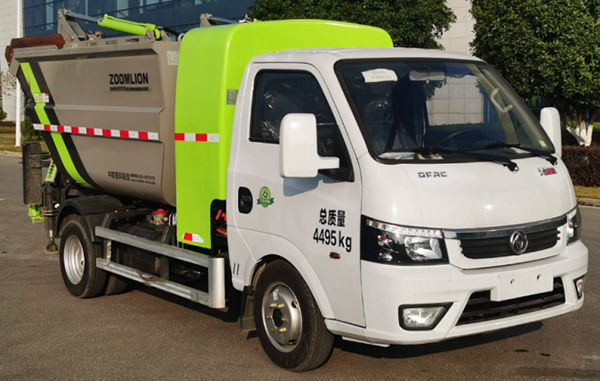

 左45°

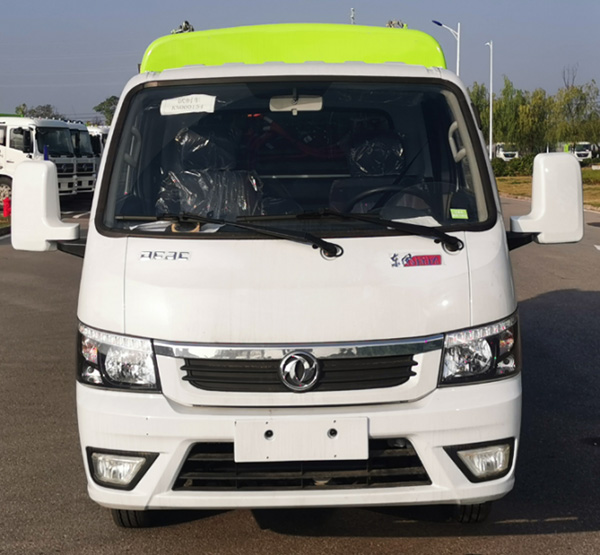

前

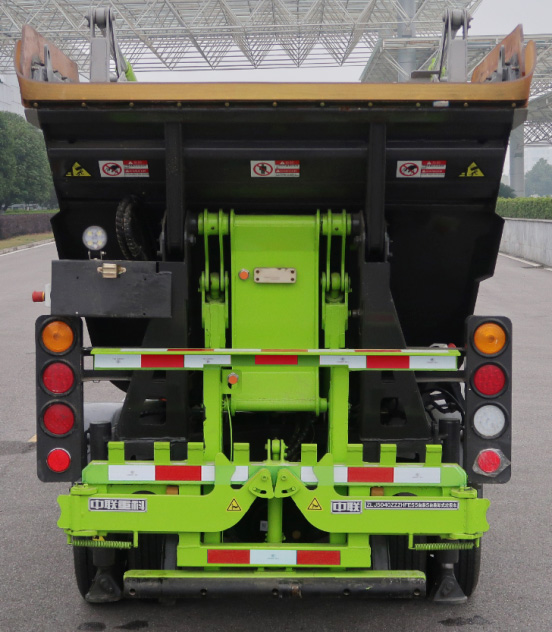

后

②產品主要結構及性能特點

1.底盤

底盤。東風汽車股份有限公司的EQ1040TACEV4純電動型二類底盤，前軸轉向，后橋驅動(4×2)，動力強勁，承載能力強，該底盤是目前國產先進、質量可靠的純電動排放底盤。

控制器。采用深圳市英威騰電動汽車驅動技術有限公司的KTZ34X37S-GVD52031驅動電機控制器。

儲能電池。采用寧德時代新能源科技股份有限公司的L173TB1磷酸鐵鋰蓄電池。儲能裝置總成標稱電壓386.4V，動力蓄電池總成標稱容量173Ah，總儲電量66.84kWh。

驅動電機。采用精進電動科技股份有限公司TZ180XSA02永磁同步電機，額定功率42kW，峰值功率70kW。

2、垃圾箱

垃圾箱上料方式為后方位上料，卸料方式為后傾翻卸料。

垃圾箱密閉設計，具有刮板機構，可對松散垃圾進行壓縮，凈載率和轉運效率高，運營成本低。

3、上料機構

垃圾箱后部配置有雙桶上料機構，可匹配120L/240L/660L標準桶。

4、作業操作方式

車輛采用“控制器+CAN總線”的控制模式。采用國內外優質電氣元件，按不同的要求編制了不同的控制程序，實現車輛智能控制、安全控制以及人性化控制操作，而且控制器具有短路自我保護，因此該系統具有統一性強，可靠性高，操縱、維修方便等特點。

車輛操作：

駕駛室內操作盒。位于駕駛座儀表盤右前方，駕駛室中控臺面板上，見圖1，主要用于工作燈、卸料、急停、工況選擇等操作。

車輛尾部操作面板。位于車輛右后側，主要用于垃圾箱的上料、卸料、壓填循環等。

遙控器。用于控制垃圾箱的上料、卸料及壓填循環，

急停按鈕。位于車輛左側后部，用于緊急停止的按鈕。

③產品主要技術參數

④產品主要優勢

1.性能優越

1）垃圾箱。垃圾箱體結構先進。整體受力結構件設計可靠，各機構牢固可靠，側板采用高強度優質鋼材一次折彎成形，底板采用無大梁設計，剛性匹配合理，傾倒垃圾方便，便于清洗。垃圾箱采用無泄漏船形設計，確保無污水滴漏。

2）壓填機構。壓填機構設置于垃圾箱上，是將松散垃圾進行壓縮和裝填的裝置。壓填裝置由刮板、刮板油缸及其組件構成，刮板安裝在垃圾箱上，可進行旋轉運動。壓填機構可對松散垃圾進行壓縮，凈載率和轉運效率高，運營成本低。

3）上料機構。上料機構設置于垃圾箱尾部，是將桶裝垃圾收入垃圾箱的裝置。上料過程包括掛桶、提桶和翻桶三個步驟，機構穩定可靠，作業效率高；可一次同時傾倒2個240L塑料垃圾桶，可翻120L/240L/660L塑料垃圾桶，適用性極高；采用高位卸料方式，減少了污水撒漏，卸料快捷、干凈，減少了二次污染。

2.質量優良

配件配置高。液壓、電氣控制元件等為國際或國內知名品牌，質量優良，可靠度高。

鋁合金護欄。側防護欄采用鋁合金型材制作而成，整體外型美觀，而且可以實現全回收，杜絕資浪費和環境污染。

3.安全可靠

配備蜂鳴器報警系統。能在卸料作業時，蜂鳴器發出報警聲音。

配備垃圾箱安全撐桿。能在維護作業時提供可靠安全防護。

左右兩側均設有急停按鈕。出現危險情況時可緊急停止操作，確保安全。

車輛后部設有安全支腿。垃圾箱卸料時安全支腿打開，確保卸料時整車穩定性。

車身設有多個安全警示標貼。提示操作人員，注意安全。
