ZBH5120TCASHABEV型純電動餐廚垃圾車是長沙中聯重科環境產業有限公司在消化吸收國內外同類產品優點的基礎上，結合自身多年設計經驗，開發設計出的新一代餐廚垃圾車產品。該車采用上汽大通汽車有限公司純電動二類底盤改裝, 作業穩定性高，外形美觀，性能優良；其綜合性能達到國內同類產品先進水平。

該車采用連桿式側提桶投料，可適應標準240L/120L垃圾桶。產品采用CAN總線控制，自動化程度高，一鍵式全自動排料功能，大大降低了操作者的勞動強度；兩種排料方式：推擠排料和密閉排料(選裝)可適用不同用戶的需求。

①產品圖片

右45°

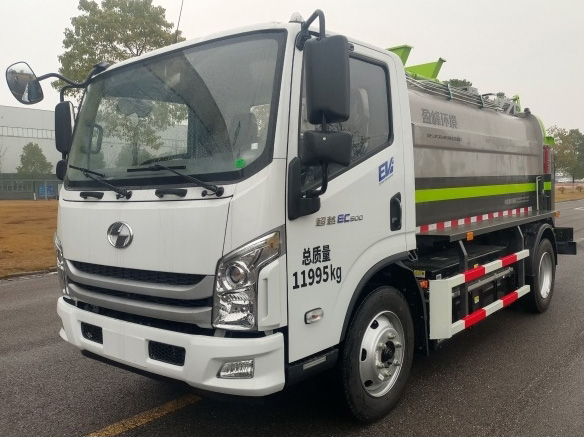

 左45°

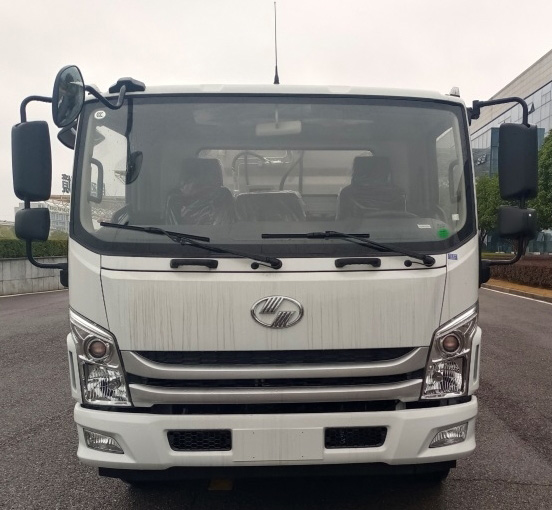

前

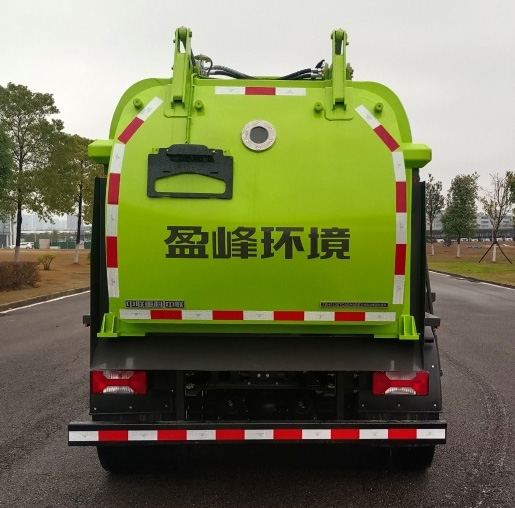

后

②產品主要結構及性能特點

1.底盤

采用上汽大通汽車有限公司的SH1127ZHEVWZY1純電動二類底盤，動力強勁，承載能力強，該底盤是目前國產技術先進、質量可靠的純電動底盤。

整車控制器。電控系統全線升級，分布式高壓控制單元，結合整車控制系統，智能集成化高，更可靠，更安全，更智能。

整車控制器（VCU17-U62）由上汽集團聯合汽車電子有限公司自主研發，并批量應用于上汽集團旗下的各品牌商用車和乘用車上，累計超過1萬臺的市場銷售，產品表現穩定可靠。該控制器采用32位高性能微處理器，實現整車動力系統智能控制和高效能量管理，協調動力總成各部件有序工作，保證電動車安全、可靠、高效運行?？刂破鲗?shí)時監測整車、電池、電機、高壓附件、網絡通訊及司機操作，保證人員及車輛行車安全；完善的診斷服務提供準確、快速的故障定位和維修服務。

整車控制器VCU17-U62已通過嚴格的工業環境測試、電氣性能測試和電磁兼容測試認證，符合新能源汽車使用的標準要求。

為提高整車的安全性、穩定性，在整車采用 CAN 網絡通訊的基礎上，拓展了遠程故障診斷監控系統、電池充電監控系統、故障代碼自動存儲系統等。針對高壓電氣特點，開發了高壓互鎖系統、高壓設備三級絕緣系統、故障診斷與處理系統等，確保整車安全。

高壓電氣系統采用高壓配電盒、液壓轉向助力電機控制器、空氣壓縮機電機控制器和DC/DC模塊等多個高壓控制模塊分布式安裝的方案，在滿足車輛高壓部件合理分布的基礎上，能有效的提高高壓連接的可靠和安全性，降低故障率。結構上采用壓接式散熱器設計、高導熱系數壓鑄材料提升功率密度，產品體積更小，重量更輕。整機防護達到IP67，觸電防護IPXXB，具備連接器及開蓋互鎖；熔斷器集中設計，便于維護檢修。

電池綜合性能。標配國內第一品牌寧德時代最新一代電池，高可靠、高安全、高續航。

電源系統采用磷酸鐵鋰動力電池，并帶有自動檢測與單體均衡功能的能量管理系統，使整車動力性能好、效率高、工作安全可靠等優點。電池管理系統具有數據采集，狀態檢測，安全保護，充電控制，能量控制管理，均衡管理，熱管理，信息管理等功能。電池均衡管理技術先進，有效保證單體電芯的充放電一致性，提高動力電池的使用壽命。實時遠程監控電池狀態，與車聯網形成信息交互，及時預警和干預，避免電池的損壞和故障擴大。全國覆蓋率最大，能兼容市場上絕大多數的充電樁

同比上代電池產品相比具有以下優勢：

1）大幅提高電池能量密度，電池重量降幅18％ ；

2）電池充電倍率達1C，可在兩小時內充滿電；

3）行業最精準的SOC預估，SOC顯示可精確到小數點后一位；

4）電池系統防水防塵等級達到IP68。

驅動電機。采用蘇州綠控傳動科技有限公司生產的TZ370XS-LKM0759型永磁同步電機，峰值達到功率120kW，防水等級可達IP67。

2.后門

后門主體由優質不銹鋼焊接而成，為保證產品密封運輸和排料的部件，根據客戶需求不同有推擠型后門和密閉型后門兩種選裝配置，其中推擠型可實現推擠排料，密閉型可實現密閉排料和推擠排料。

3. 垃圾箱

垃圾箱是產品對餐廚垃圾進行收集和存儲的部件，同時也是后門、推鏟、底盤、側提桶機構等重要部件的連接基體，其合理的結構設計保證產品的性能最優化：側面曲面設計提高整體框架剛度的同時增加了產品美觀性；頂部筋板采用敞開式結構，不易積水；后門尾端三面裝有擋水條，進一步防止推擠排料時污水濺射。

4.側提桶機構

    側提桶機構是將垃圾桶中餐廚垃圾倒入垃圾箱中的部件，由油缸驅動，通過連桿裝置實現機構倒料和復位。

5.推鏟

    推鏟是產品實現垃圾排料的部件，通過油缸驅動，借助耐磨尼龍滑塊沿垃圾箱軌道滑動;推擠垃圾通過卸料口或后門打開排料。

6.電氣系統

采用CAN總線+控制器，通過程序控制各項作業功能，自動化程度高，元件采用國內外知名品牌。

7.液壓系統

主要由高品質液壓閥、油缸和管路組成，通過閥調控油缸實現產品動作，控制穩定、高效，管路采用卡套式管路，密封性好，安全可靠。

8.清洗系統（選配）

    可根據客戶需求，選裝清洗系統，清洗系統由清水箱、高品質水泵、水槍等組成，清水箱容積行業內領先，高品質水槍確保使用效果優良，水槍帶有長距離水管，確保整車清洗全范圍覆蓋。

9.作業操作方式

車輛采用“控制器+CAN總線”的控制模式。采用國內外優質電氣元件，可實現車輛智能控制、安全控制以及人性化控制操作，而且控制器具有短路自我保護，因此該系統具有統一性強，可靠性高，操縱、維修方便等特點。

車輛操作：

駕駛室內取力按鈕。位于駕駛座儀表盤右側，駕駛室中控臺面板上，用于取力操作。

箱體前部電控箱操作面板。位于箱體右前側，主要用于餐廚車的電源、照明和排料等操作。

上料機構操作桿。位于箱體右前踏板處，主要用于餐廚垃圾的上料操作。

③產品主要技術參數
